Kuleventil
Hva er kuleventil?
En kuleventil er en stengeventil som styrer strømmen av en væske eller gass ved hjelp av en roterende kule med en boring. Ved å rotere ballen en kvart omdreining (90 grader) rundt sin akse, kan mediet strømme gjennom eller blokkeres. De kjennetegnes av lang levetid og gir en pålitelig tetning over levetiden, selv når ventilen ikke er i bruk på lang tid. Kuleventiler er mer motstandsdyktige mot forurensede medier enn de fleste andre typer ventiler.
Fordeler med kuleventil
Høy effektivitet
På grunn av størrelsen på åpningen i kulen regnes kuleventiler som høygjenvinningsventiler siden de har lavt trykkfall og høy strømningskapasitet. Det er liten turbulens eller motstand mot væskestrøm når ventilen er helt åpen.
Praktisk bruk
Som et resultat av deres enkle kvartsving (90-grader) operasjon, er kuleventiler effektive og praktiske å bruke. Siden ventilen er relativt lett og liten, er den også enkel å installere og fjerne.
Lite vedlikehold
Sammenlignet med andre typer ventiler er kuleventiler enkle og krever mindre vedlikehold. Fordi kuleventilstammen roterer uten aksial bevegelse, slites ikke pakningspakningen på ventilstammen lett eller svikter. Kuleventiler er enkle å demontere og reparere, og slitte deler kan enkelt skiftes ut.
Kostnadseffektiv
Kostnaden for kuleventiler er rimelig sammenlignet med mer komplekse ventiltyper. Siden de har lavt vedlikeholdsbehov, er de også billigere å vedlikeholde.implementere på lang sikt.
Robust
Kuleventiler er blant de mest robuste ventiltypene på grunn av deres evne til å motstå høyt trykk. Deres brede utvalg av materialer gjør at de kan brukes i en rekke miljøer på tvers av en rekke bransjer.
hvorfor velge oss
Høy kvalitet
Vi er stolte av håndverket til produktene våre og sikrer at hver enkelt oppfyller våre strenge standarder for kvalitet.
Tilpassede tjenester
Vi forstår at hver kunde har unike produksjonsbehov. Det er derfor vi tilbyr tilpasningsmuligheter for å imøtekomme dine spesifikke krav.
Rik erfaring
Dedikert til streng kvalitetskontroll og oppmerksom kundeservice, er vårt erfarne personale alltid tilgjengelig for å diskutere dine krav og sikre fullstendig kundetilfredshet.
One-stop løsning
Vi kan tilby en rekke tjenester, fra rådgivning og rådgivning til produktdesign og levering. Det er en bekvemmelighet for kundene, da de kan få all den hjelpen de trenger på ett sted.
Hovedprinsippene for valg av kuleventil
♂ Overføringsrørledningen og lagringsutstyr for raffinerte oljeprodukter, valg av flenstilkobling kuleventil.
♂ Olje, naturgass overføringslinjer, behovet for å rense rørledningen, og må begraves under jorden, valg av full diameter, full sveiset struktur av kuleventilen; begravd i bakken, velg full diameter sveiset tilkobling eller flenstilkobling av kuleventilen; stikkrør, velg flenstilkobling, sveiset tilkobling, full diameter eller redusert kuleventil.
♂ Bygass- og naturgassrørledning, velg flenstilkobling og innvendig gjengetilkobling av flytekuleventilen.
♂I lavtemperaturmedierørledningssystemer og -enheter er det hensiktsmessig å bruke lavtemperaturkuleventiler med ventildeksel.
♂ Metallurgisk system i oksygenrørledningssystemet, det er hensiktsmessig å bruke en streng avfettingsbehandling, flenstilkobling av den faste kuleventilen.
♂På rørsystemet til den katalytiske krakkingsenheten til oljeraffineriet, kan løftestangens kuleventil brukes.
♂ Metallurgiske systemer, elektriske kraftsystemer, petrokjemiske enheter, byvarmesystemer, høytemperaturmedier i rørsystemet eller enheten, du kan velge metall-til-metall forseglede kuleventiler.
♂ Kjemiske systemer, som syre- og alkali-korrosive medier og rørsystemer, er det hensiktsmessig å bruke austenittisk rustfritt stål, polytetrafluoretylen for setetetningen til kuleventilen i rustfritt stål.
Typer kuleventiler
Standard (gjenget)
Standard kuleventiler består av hus, seter, kule og spak for kulerotasjon. De inkluderer ventiler med to, tre og fire porter som kan være hunn- eller hanngjenger eller en kombinasjon av disse. Gjengeventiler er mest vanlige og kommer i mange varianter: med godkjenninger for spesifikke medier eller applikasjoner, minikuleventiler, vinklede kuleventiler, ISO-topp kuleventiler, med en integrert sil eller et luftepunkt, og listen fortsetter. De har et bredt utvalg av alternativer og et stort driftsområde for trykk og temperatur.
Hydraulisk
Hydrauliske kuleventiler er spesielt designet for hydraulikk- og varmesystemer på grunn av deres høye driftstrykk og motstand mot hydraulikk og fyringsolje. Disse ventilene er laget av enten stål eller rustfritt stål. Foruten disse materialene lager setene også hydrauliske ventiler som er egnet for høyt driftstrykk. Setene til disse ventilene er laget av polyoksymetylen (POM), som er egnet for høytrykks- og lavtemperaturapplikasjoner. Det maksimale driftstrykket til hydrauliske kuleventiler går over 500 bar mens maksimumstemperaturen går opp til 80 grader.
Flensed
Kuleventiler med flens er preget av deres tilkoblingstype. Portene kobles til et rørsystem via flenser som vanligvis er utformet i henhold til en viss standard. Disse ventilene gir en høy strømningshastighet siden de vanligvis har en full-boring design. Når du velger en kuleventil med flens, må du i tillegg til trykkklassifiseringen også sjekke flenskompresjonsklassen som indikerer det høyeste trykket denne koblingstypen tåler. Disse kuleventilene er designet med to, tre eller fire porter, de kan godkjennes for spesifikke medier, har ISO-topp og alt annet en standard kvartsvingventil kan ha. De er vanligvis laget av rustfritt stål, stål eller støpejern.
Utluftet
Ventilerte kuleventiler ser nesten like ut som standard 2-veis kuleventiler når det kommer til design. Hovedforskjellen er at utløpsporten ventilerer til omgivelsene i lukket stilling. Dette oppnås ved et lite hull som er boret i kulen og i ventilhuset. Når ventilen lukkes, er hullene på linje med utløpsporten og slipper trykket. Dette er spesielt nyttig i trykkluftsystemer der trykkavlastning gir et sikrere arbeidsmiljø. Intuitivt ser disse ventilene ut som 2-veis kuleventiler, mens de faktisk er 3/2-veis på grunn av det lille borehullet for ventilering.
Smidde kuleventiler
Smidde kuleventiler skapes ved å forme legeringene og metallene mens de fortsatt er i fast form. Metallene og legeringene bøyes ved oppvarming eller med verktøy i industriell størrelse som leverer trykkkrefter for å bøye materialene. Smidde kuleventiler er bedre egnet for industrielle applikasjoner som krever høye temperaturer, trykk og andre alvorlige forhold. Materialer som messing og rustfritt stål kan brukes til å konstruere smidde kuleventiler. Under produksjonsprosessen blir metallet (eller legeringen) oppvarmet, komprimert, bøyd og formet i henhold til kuleventildesignet ved hjelp av en smimaskin.
Bruke en kuleventil i forbindelse med vanntanken din
En av de primære bruksområdene til en kuleventil i dette oppsettet er å regulere strømmen av vann inn og ut av vanntanken. Når du trenger å fylle tanken med vann fra en ekstern kilde, åpner du bare kuleventilen ved å vri på håndtaket eller aktuatoren. Dette lar vann komme inn i tanken, og du kan overvåke fylleprosessen etter behov.
Motsatt, når det er på tide å tømme tanken, kanskje for vedlikehold eller for å tilføre vann til ulike uttak, kan du stenge kuleventilen for å stoppe innstrømmen og åpne den igjen for å slippe ut vannet. Den raske på/av-betjeningen av kuleventilen sikrer effektiv kontroll uten forsinkelser.
I noen tilfeller vil du kanskje kontrollere vanntrykket fra tanken for å matche kravene til din spesifikke applikasjon. En kuleventil plassert nedstrøms for pumpen kan justeres for å regulere strømningshastigheten, som igjen påvirker vanntrykket.
Ved å delvis stenge kuleventilen reduserer du strømmen, og følgelig øker trykket. Omvendt, ved å åpne ventilen bredere kan mer vann passere gjennom, noe som resulterer i redusert trykk. Denne enkle justeringen kan være avgjørende for applikasjoner der det er viktig å opprettholde et jevnt vanntrykk.
En kuleventil er også nyttig for å isolere vanntanken og regnvannspumpen fra resten av systemet. Hvis du for eksempel trenger å utføre vedlikehold på pumpen eller skifte ut tanken, vil lukking av kuleventilen stoppe vannstrømmen, og forhindre at vann kommer inn i eller forlater systemet under vedlikeholdsprosessen.
Denne isolasjonsfunksjonen er spesielt verdifull ettersom den eliminerer behovet for å stenge hele vanntilførselen, slik at du kan jobbe med de spesifikke komponentene uten å forstyrre den totale vannfordelingen.
I tilfelle en nødsituasjon, for eksempel en plutselig lekkasje eller en defekt pumpe, kan det å ha en kuleventil på plass for en rask avstengning av vannstrømmen. Den raske og pålitelige på/av-driften sikrer umiddelbar respons for å redusere potensielle skader eller farer.
I regioner der minusgrader er en bekymring, blir vinterklargjøring av vanntanken og pumpen avgjørende. Ved å stenge kuleventilen og tømme vannet fra systemet kan du forhindre at vann fryser og forårsaker skade på rør og komponenter.
Olje- og gassindustrien
Kuleventiler er mye brukt i olje- og gassutvinning, transport og prosessering. Den tåler miljøer med høyt trykk og høye temperaturer, har god tetningsytelse og korrosjonsmotstand, og kan brukes til å kontrollere på-av og flyt av væsker.
Kjemisk industri
Kuleventiler spiller en nøkkelrolle i kjemisk industri. Den kan brukes til å kontrollere strømmen av ulike kjemikalier som syrer, alkalier, løsemidler osv. Kuleventiler er korrosjonsbestandige og kan tilpasse seg komplekse kjemiske miljøer.
Elektrisk kraftindustri
Kuleventiler brukes i den elektriske kraftindustrien for å kontrollere væsker i termiske systemer, som damp, kjølevann osv. Kuleventilen har egenskapene til god tetningsytelse og høy temperaturmotstand, og er egnet for væskekontroll under høy temperatur og høytrykksforhold.
Kranvann og kloakkbehandling
Kuleventiler er mye brukt i tappevann og kloakkbehandlingssystemer. Den kan brukes til å kontrollere strømmen av vannforsyning og avløpssystemer med god holdbarhet og pålitelighet.
Legemiddelindustrien
Kuleventiler brukes i farmasøytisk industri for å kontrollere flyten av legemidler. På grunn av de høye kravene til materialet og tetningsytelsen til ventilen, gjør kuleventilens korrosjonsmotstand og tetningsytelse den til et ideelt valg for den farmasøytiske industrien.
Komponenter av kuleventil
Ventilhus
Ventilhuset, vanligvis laget av materialer som rustfritt stål, messing eller støpejern, fungerer som det primære rammeverket som holder alle komponentene sammen. Den inneholder porter for væskeinngang og utgang og omslutter ballen og andre indre deler sikkert.
Ball
Hjertet i kuleventilen er den sfæriske kulen, vanligvis laget av materialer som forkrommet messing, rustfritt stål eller pvc. Kulen har et hull (boring) gjennom midten, som tillater eller hindrer væskestrøm når den er justert eller rotert vinkelrett på rørledningen.
Ventilspindel
Ventilspindelen kobler kulen til den eksterne aktuatoren eller håndtaket. Den fungerer som et dreibart ledd, og letter bevegelsen av kulen i ventilhuset.
Seter og sel
For å sikre en tett forsegling og forhindre lekkasje, bruker kuleventiler seter og tetninger rundt kulens overflate. Materialene som brukes til disse komponentene avhenger av væsken som håndteres og temperatur- og trykkforholdene.
Aktuator
Aktuatoren fungerer som den eksterne kontrollmekanismen for kuleventilen. Det kan være i form av en spak, et håndhjul, en pneumatisk aktuator eller en elektrisk motor, noe som muliggjør enkel manipulering av ballens posisjon.
Avslutt tilkoblinger
Kuleventiler leveres med forskjellige endekoblinger for å passe til forskjellige bruksområder. Vanlige typer inkluderer gjengede, flensede eller sveisede ender. Panseret er den delen av kroppen som inneholder stammen og pakningen.
Materiale av kuleventil
Messing
Messing er en legering av kobber og sink som kan kjennetegnes ved sin matte gulaktige til rødlige farge, avhengig av mengden sink. Det er det vanligste materialet for kuleventiler. Messing er et tøft, sterkt og slitesterkt metall som tåler høye temperaturer og trykk. Kobber i messinglegering har antimikrobielle egenskaper som hemmer vekst og reproduksjon av mikrober på overflaten. Messing har god kjemisk, korrosjons- og biobegroingsbestandighet. Det er inert for de fleste syrer, alkalier og baser, bortsett fra løsninger med høyt klorinnhold. Klor kan forårsake avzinking, en reaksjon der kloridioner fjerner sink fra legeringen, og forårsaker en porøs struktur. Avzinking kan redusere materialets styrke drastisk.
Rustfritt stål
Rustfritt stål er en type stål som inneholder høyere krominnhold og noen mengder nikkel. Krominnholdet i rustfritt stål gjør at det får en overlegen korrosjonsbestandighet. Rustfritt stål er kjent for sin utmerkede styrke, seighet og holdbarhet. Den beholder også sin styrke i høye temperaturer og trykk.
Polyvinylklorid PVC)
PVC er et tøft, stivt og slitesterkt plastmateriale. Sammenlignet med messing og rustfrie stållegeringer har de generelt lavere styrke, men de er rabatterte. De er motstandsdyktige mot korrosjon og de fleste syrer, baser og saltløsninger.

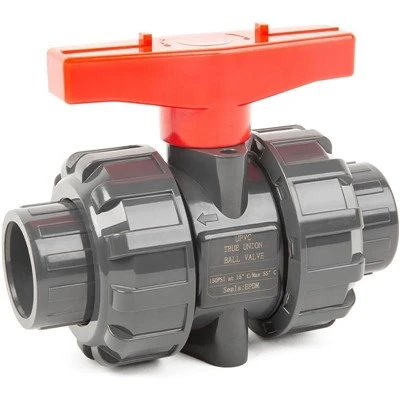

PVC kuleventil
Kuleventil av polypropylen (PP)
Pp er en tøff, slitesterk, lett og fleksibel termoplast laget av propylenmonomer. Den gir god motstand mot de fleste syrer og baser, men har selektiv kompatibilitet med organiske stoffer og løsemidler. Dens kjemiske motstand avtar med økende temperaturer. Maksimal driftstemperatur på pp er 82 grader c. Pp kuleventiler er egnet for å regulere strømmen av væsker med et bredt viskositetsområde. De brukes som materialer for kuleventiler ved produksjon av sukker, gjødsel, kjemikalier, papir og andre.
Kuleventil av polypropylen
Glassfiberforsterket polypropylen kuleventil (GFPP)
I gfpps er glassfibre forsterket til polypropylen for å øke dens dimensjonsstabilitet, stivhet og kjemisk motstand, og for å redusere pps termiske ekspansjonskoeffisient. Varmeavbøyningstemperaturen økes til 1500c for en 40 % GFDD ved 264 psi. Forsterkning av glassfiber i pp øker kostnadseffektiviteten og gjør at den fungerer i mer tøffere og tunge bruksområder.
Polyvinylidendifluorid kuleventil (PVDF)
PVDF er en høy renhet, holdbar, termoplastisk fluorpolymer med høy molekylvekt. Den er syntetisert fra gassformig vinylidenfluoridmonomer ved en friradikalpolymerisasjonsprosess. Den er også motstandsdyktig mot slitasje.
Polyetylen (PE)
PE er en slitesterk, fleksibel, lett og den mest rike termoplasten. PE er kompatibel med de fleste forbindelser, inkludert sterke syrer og baser, og med noen organiske forbindelser inkludert oljer og alkoholer. Dens økende krystallinitet og tetthet gjør den mer kjemisk motstandsdyktig. PE kuleventiler brukes i håndtering av væsker i mange produksjonsprosesser, samt i vannrensing og avløpsvannbehandling. Maksimal driftstemperatur for PVDF er rundt 60 grader c.
Regelmessige inspeksjoner
Akkurat som en lege regelmessig kontrollerer en pasients vitale tegn, inspiser kuleventilene regelmessig for lekkasjer og overvåk driftsytelsen. Hvis en ventil lekker eller ikke fungerer på topp, kan det være et tegn på at den krever vedlikehold eller utskifting.
Smøring
Noen kuleventiler kan ha nytte av regelmessig smøring for å sikre jevn drift. Følg alltid produsentens instruksjoner angående type og frekvens av smøring.
Utskifting av tetning
Som nevnt tidligere er tetninger ofte den første komponenten som svikter i en kuleventil. Med et brukbart tredelt design kan disse skiftes ut uten å måtte fjerne hele ventilen fra systemet, og dermed forlenge ventilens levetid.
Fjerning av hindringer
Akkurat som hvordan en blokkert arterie kan forårsake helseproblemer, kan en ventil blokkert av rusk eller fremmede partikler hemme flyten og påvirke ytelsen. Regelmessige inspeksjoner og rengjøring kan bidra til å holde ventilen fri for hindringer.
Følg produsentens spesifikasjoner
Hver ventil kommer med et unikt sett med instruksjoner for forebyggende vedlikehold fra produsenten. Det er viktig å følge disse spesifikasjonene for å sikre ventilens optimale ytelse og lang levetid.
En kuleventil er en enhet som lar en væske strømme i én retning. Disse ventilene har to porter: én for mediainngang og én for mediautgang. Siden de bare lar materialet strømme i én retning, er de også kjent som tilbakeslagsventiler. En kuleventil er en type stengeventil som bruker en kule med en hul seksjon for å regulere strømmen av væsker eller gasser. Ved å rotere kulen en kvart omdreining rundt sin akse kan mediet strømme gjennom eller blokkeres. De har lang levetid og gir en effektiv tetning selv når ventilen ikke er i bruk, noe som gjør dem til en av de mest holdbare rørledningsventilene du kan bruke. En skiftenøkkel eller spak som vris manuelt av brukeren er den enkleste måten å betjene en kuleventil på. For å åpne og lukke ventilen, bruk dreiemoment på spakarmen og flytt den 90 grader med eller mot klokken. Når spaken er parallell med røret betyr det at ventilen er åpen. Men når spakarmen er vinkelrett på røret, lukkes ventilen. Strømningshastigheten til systemet brukes til å kontrollere tilbakeslagsventilen. Når systemet når åpningstrykket eller minimum oppstrømstrykk som kreves for at ventilen skal fungere, stiger skiven og lar væsken passere gjennom. Hvis væsketrykket faller eller strømningsretningen begynner å snu, vil skiven automatisk stoppe ventilen for å stoppe væsken fra å passere gjennom. Som et resultat reduseres tilbakestrømningen. Bruksområder som krever kuleventil er den viktigste begrensende faktoren. For lavtrykks- og lavtemperaturapplikasjoner kan en PVC-kuleventil være tilstrekkelig, men en kuleventil i rustfritt stål kan være nødvendig for å blokkere strømmen av varmt eller høyt trykkmateriale. Ikke alle kuleventiler må aktiveres manuelt. Noen ventiler, for eksempel motoriserte kuleventiler, åpnes og lukkes når strømmen går gjennom.
Hvordan velge kuleventilen riktig
Ventilstørrelse og endeforbindelser
Velg en ventilstørrelse som er kompatibel med rørledningen din, og sørg for at endetilkoblingene samsvarer med ditt eksisterende system.
01
Materialvalg
Vurder kompatibiliteten til ventilmaterialer med væsken som håndteres og miljøforholdene.
02
Trykk- og temperaturklassifiseringer
Sørg for at den valgte kuleventilen tåler trykk- og temperaturkravene til applikasjonen din.
03
Krav til flytkontroll
Bestem graden av strømningskontrollpresisjon som er nødvendig, og velg riktig kuleventiltype (full boring, v-port, etc.).
04
Aktiveringstype
Vurder brukervennligheten og den nødvendige aktiveringsmekanismen (manuell, elektrisk eller pneumatisk).
05
